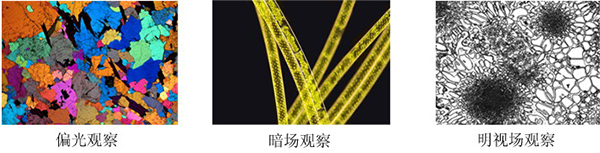

MMAS-20倒置偏光金相显微镜测量分析系统采用优良的无限远光学系统与模块化的功能设计理念，可以方便升级系统，实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体，充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计，使操作更方便舒适，空间更广阔。适用于金相组织及表面形态的显微观察，是金属学、矿物学、精密工程学研究的理想仪器。MMAS-20系统配备了研润自主研发的MMAS测量分析系统以及MOS高端光学系统。

一、技术特点：
1、观察系统：铰链式双目，45度倾斜，大视野平场广角目镜，视场范围直径22mm。
2、机械载物台：外形尺寸：242mmX200mm，移动范围30mmX30mm。圆形可旋转载物台板尺寸：最大外径Ф130mm，最小通光口径小于Ф20mm；圆形可旋转台板用于偏光观察时满足偏光镜检的要求。
3、照明系统：柯拉照明，12V/50W或12V/50W卤素灯可选。孔径光栏与视场光栏可通过拨盘进行孔径大小的调整。可选配360度调整偏振角的起偏器。可选明暗视场照明器。
4、选配的暗场观察系统：可选配暗场观察物镜与照明装置，有效消除有害光线。
5、选配件：
5.1分化目镜：10X（直径22mm），格值0.1mm/格；
5.2明暗场无限远长距消色差物镜：PLL5X/0.12（工作距离8.05）、PLL10X/0.25（工作距离7.86）、PLL20X/0.4（工作距离7.23）、PLL40X、PLL50X/0.7（工作距离1.75）、PLL60X/0.7（工作距离2.08）、PLL80X/0.8（工作距离1.25）、PLL100X/0.85（干式、工作距离0.4）；
5.3选配明场物镜：5X、40X、60X、80X、100X（油)
5.4适配镜：0.5X、1X；
5.5数码摄像机；
二、技术参数：

软件功能:

MMAS金相显微测量分析系统的核心功能是根据金相图像进行级别评定。目前以具备400多个按国家及行业标准制作的专业功能模块。
MMAS金相显微测量分析系统具备数十种图像处理功能、同时具备报告处理、几何测量、定倍打印、图像拼接等多种辅助功能。
MMAS金相显微测量分析系统还可以定制图像共聚焦、三维光图等专业功能。
MMAS金相显微测量分析系统是为从事金相检验的单位或个人专门开发的一套计算机软件系统，它的基本原理是：用视频采集卡或数码相机等硬件设备，采集到金相显微镜中的金相图片，再对该图片进行处理和分析，得到相关检验结果。
1.自动评级：
本软件以检验标准为依据，开发出了近百余个类别两百余种软件功能模块，用户可根据需要，选择检验项目，在本软件的帮助下，完成检验工作。
2.新建报告：
可按用户需求制作报告文档的录入界面、软件可自动生成电子报告文档，并提供报告的保存和打印功能。
3.打开报告：
打开并浏览已经保存的报告文件。
4.几何测量：
本软件提供了“直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方法，可完成长度、面积、角度等测量工作。
5.查看图库：
用户可选择查看本软件收录的所有金相图谱，本软件金相图谱由用户提供原始资料，由我方录入。
6.定倍打印：
可一次装入多副图片，并可对其进行图像处理，设置说明文字和打印版面，进而生成一份适合各种行业特殊要求的报告文件。
7.图像拼接：
将采集到的不同视场图像拼接成一幅完整的图像。
7.图像共聚焦：

该功能模块的作用是：将拍摄对象相同、但焦距不同的几张照片，重合成一张清晰的照片。界面及重合效果.
8.三维光图：

本模块通过对图像组织亮度的分析，构建二维图像的三维模型，该软件模块可检查被观测试样是否平整。
