复合材料主要分三层:基底、粘结层和涂层材料；而涂层日常主要有三个主要作用：隔热功能（热障涂层）、耐磨功能（硬质涂层）、耐腐蚀功能（防腐涂层）。热障涂层主要有ZrO2基TBCs、稀土基TBCs等等；硬质涂层主要有金属氮化物涂层、金属碳化物涂层、金属硼化物涂层、金属氧化物涂层等；而防腐涂层主要有铝基及氧化铝涂层等；陶瓷涂层材料的广泛应用，对涂层的界面检测和质量评估有着非常高的要求，本IMAS-JSF多功能复合材料断裂韧性残余应力检测仪能够快速准确的表征和评价陶瓷涂层材料与基底之间的界面结合性能好坏（维氏硬度、断裂韧性、参与应力、微观结构等功能），能够合理地评估涂层体系的质量和可靠性。
二、技术特性：
IMAS-JSF多功能复合材料断裂韧性残余应力检测仪不仅直接测试材料的维氏硬度，而且能在小尺度下直接测试、快速分析脆性材料和脆性涂层薄膜材料界面体系的断裂韧性及残余应力；能够有效表征所有脆性（涂层）体系的界面结合性能。十六档力值的加载系统能够满足不同涂层材料的测试要求，快速自动智能获得脆性（涂层）材料的维氏硬度、断裂韧性、残余应力。
三、IMAS系统功能：
图像自动识别、测量和分析；图像存储、定倍打印、图像实时采集和分析计算、快速检验、智能框选、自动跟踪测量、微/快调、坐标跟踪、模拟调焦、金属基色、三维成像、SPC、PDF/word等数据导出、数据记录、快速评价等。
四：测试方式：表面测试、界面测试；
五、硬件主要技术参数：
1.加载控制系统：自动加载、保持、卸载；能够实现1.0Kgf(9.8N),2.0Kgf(19N),3.0Kgf(29.4N),
5.0Kgf(49N),8.0Kgf(78N),10Kgf(98N),13Kgf(127N),15Kgf(147N),16Kgf(156N),17Kgf(166N),18Kgf(176N),
20Kgf(196N),23Kgf(225N),25Kgf(245N),28Kgf(275N),30Kgf(294N)加载实验力或者无级加载实验力；
2.硬度测试范围：8HV1~2900HV50
3.试验力施加方法：自动加卸试验力
4.测量显微镜总放大倍率：100×
5.试验力保荷时间：0～99s（每秒为一单位，任意键入）
6.照明灯亮度: 4～100(每4个阻止为一个单位)
7.最小检测单位： 0.111μm
8.测试记录: 99组
9.试件最大高度： 230mm
10.压头中心到内壁距离：130mm
11.主机重量：约55Kg
12.电源：AC220V/50Hz
13.外型尺寸：（长×宽×高）(570×2200×680)mm
六、标准配置：
1.主机（包括维氏压头和努氏压头各一只，10X物镜一只）
2.试台、砝码、显微镜附件箱
3.砝码：8只
4.大、中“V”型试台：各1只
5.水平调节螺钉：4只
6.电源线：1根
7.10X数字式测微目镜：1只
8.维氏硬度块：2块{（10Kg）、（30Kg）各一块}
9.备用保险丝（2A）：2只
10.产品合格证保修卡：各1份
11.产品使用说明书：1份
12.打印纸：1份
13.压痕测试仪软件光盘：1张
客户现场检测案例：

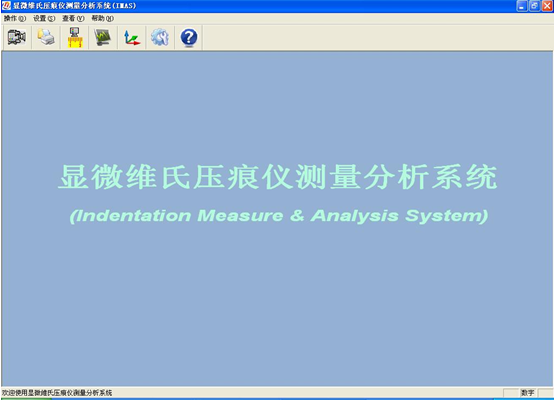

系统主界面:

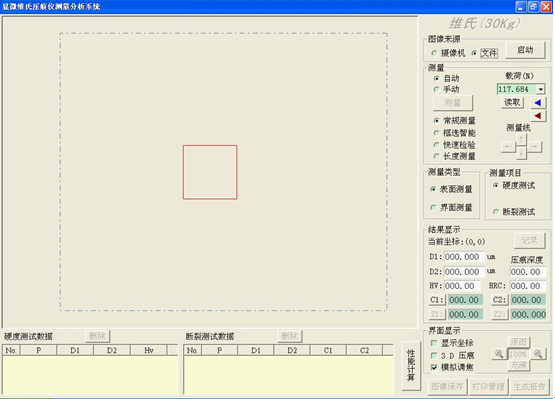

压痕测试界面:

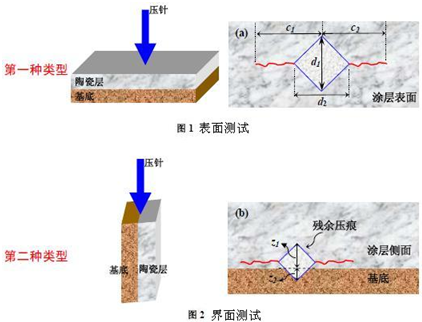

两种测试模式:

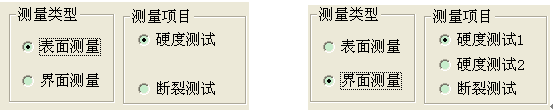

测量项目:

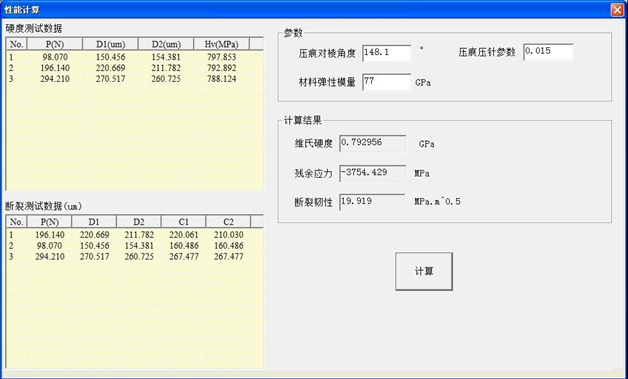

性能计算:

现场压痕图像:
