MMAS-18无限远正置透反射金相显微镜测量分析系统适用于对不透明物体或透明物体的显微观察。采用优良的无限远光学系统与模块化功能设计理念、可提供出色的光学性能与产品系统升级,实现透反射同步或者独立照明,偏光观察、暗场观察等功能,产品操作方便,造型美观,图像清晰,是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。MMAS-18系统配备了研润自主研发的MMAS测量分析系统以及MOS高端光学系统。
一、技术特点:
1、观察系统:铰链式观察镜筒,30度倾斜,单视度可调,可100%进行透光摄影。大视野平场广角目镜,视场范围直径22mm。配备无限远长距平场消色差物镜(无盖玻璃)。
2、机械载物台:双层机械式载物台,尺寸210*140mm;移动范围63*50mm。

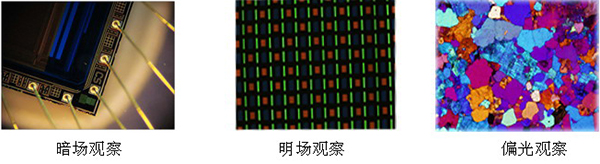

3、落射照明系统:6V,30W卤素灯,亮度可调。不仅能对明视场观察,还能对偏光和暗视场观察法提供清晰的显微图像。内置视场光栏、孔径光栏能够有效调节视场衬度,且视场光阑中心可调。配置360度旋转的起偏器和检偏器,可实现偏光观察。转盘式滤色片组,带黄绿蓝三种滤色片和磨砂玻璃。翻盖式灯箱设计,方便更换灯泡。
4、选配的暗场观察系统:选配的明暗视场物镜与暗视场照明装置,消除了照明系统的有害光线。
5、透射照明系统:内置卤素灯照明装置,能提供清晰的显微图像,配置蓝滤色片与磨砂玻璃。阿贝聚光镜NA.1.25可上下升降;集光镜中内置视场光栏。
5、选配件:
5.1分化目镜:10X(直径22mm),格值0.1mm/格;
5.2明视场选配物镜:20、50、80、100(干式);
5.3明暗视场选配物镜:PLL5X/0.12(工作距离8.05)、PLL10X/0.25(工作距离7.86)、PLL20X/0.4(工作距离7.23)、PLL40X/0.6(工作距离3.0)、PLL50X/0.7(工作距离1.75)、PLL60X/0.7(工作距离1.65)、PLL80X/0.8(工作距离0.8)、PLL100X/0.85(工作距离0.4);
5.4适配镜:0.5X、1X、0.5带0.1mm/格分化尺;
5.5数码摄像机;
5.612V30W卤素灯;
5.7蓝、黄、绿滤色片;
5.812V50W卤素灯(用于暗场观察);
二、技术参数:
目镜 |
大视野 WF10X(Φ22mm) |
物镜(明场) |
无限远平场消色差物镜PL 5X/0.12,工作距离:26.1mm |
|
无限远平场消色差物镜PL L10X/0.25,工作距离:20.2mm |
|
无限远平场消色差物镜PL L40X/0.60,工作距离:3.98mm |
|
无限远平场消色差物镜PL L60X/0.70,工作距离:2.08mm |
放大倍数 |
50~600X |
目镜筒 |
倾斜30度,瞳距调节范围53-75mm |
落射照明系统 |
6V30W卤素灯,亮度可调 |
|
内置视场光栏、孔径光栏、黄绿蓝滤色片和磨砂玻璃转换装置,推拉式检偏器与起偏器 |
透射照明系统 |
6V30W卤素灯,亮度可调, |
|
阿贝聚光镜NA1.25可上下升降,集光镜中内置视场光栏 |
调焦机构 |
粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置 |
转换器 |
五孔(内向式滚珠内定位); |
载物台 |
双层机械移动式(尺寸:210mmX140mm,移动范围:63mmX50mm) |
外形尺寸 |
455*545*260 |
配备系统 |
主机+MMAS数据处理系统1套+MOS光学系统一套+电脑一套 |
软件功能:
MMAS金相显微测量分析系统的核心功能是根据金相图像进行级别评定。目前以具备400多个按国家及行业标准制作的专业功能模块。
MMAS金相显微测量分析系统具备数十种图像处理功能、同时具备报告处理、几何测量、定倍打印、图像拼接等多种辅助功能。
MMAS金相显微测量分析系统还可以定制图像共聚焦、三维光图等专业功能。
MMAS金相显微测量分析系统是为从事金相检验的单位或个人专门开发的一套计算机软件系统,它的基本原理是:用视频采集卡或数码相机等硬件设备,采集到金相显微镜中的金相图片,再对该图片进行处理和分析,得到相关检验结果。
1.自动评级:
本软件以检验标准为依据,开发出了近百余个类别两百余种软件功能模块,用户可根据需要,选择检验项目,在本软件的帮助下,完成检验工作。
2.新建报告:
可按用户需求制作报告文档的录入界面、软件可自动生成电子报告文档,并提供报告的保存和打印功能。
3.打开报告:
打开并浏览已经保存的报告文件。
4.几何测量:
本软件提供了“直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方法,可完成长度、面积、角度等测量工作。
5.查看图库:
用户可选择查看本软件收录的所有金相图谱,本软件金相图谱由用户提供原始资料,由我方录入。
6.定倍打印:
可一次装入多副图片,并可对其进行图像处理,设置说明文字和打印版面,进而生成一份适合各种行业特殊要求的报告文件。
7.图像拼接:
将采集到的不同视场图像拼接成一幅完整的图像。
7.图像共聚焦:
该功能模块的作用是:将拍摄对象相同、但焦距不同的几张照片,重合成一张清晰的照片。界面及重合效果.
8.三维光图:
本模块通过对图像组织亮度的分析,构建二维图像的三维模型,该软件模块可检查被观测试样是否平整。
|
